Каркасные дома отличаются высокой скоростью строительства, сравнительно небольшой нагрузкой на фундамент и хорошими теплозащитными характеристиками. Однако эти преимущества зависят от точности проектирования, качества материалов и соблюдения технологии монтажа. Ошибки при устройстве каркаса, утепления или кровли могут проявиться не сразу, а после первого отопительного сезона или нескольких лет эксплуатации.
Объективно установить состояние здания, обнаружить скрытые дефекты и определить причины их появления позволяет строительно-техническое исследование. Оно может проводиться по инициативе собственника, подрядчика, другой стороны спора или по определению суда. Результатом становится заключение, в котором специалист описывает выявленные нарушения, примененные методы, нормативные основания и выводы по поставленным вопросам.
Особенности каркасного дома как объекта исследования
Каркасный дом представляет собой многослойную конструкцию. Ее основой служат деревянные или металлические стойки, обвязки, балки, ригели и элементы жесткости. В состав ограждающих конструкций также входят утеплитель, пароизоляция, ветрозащитный слой, наружная и внутренняя обшивка.
Каждый слой выполняет самостоятельную функцию, но надежность здания зависит от их совместной работы. Например, даже качественный утеплитель не обеспечит необходимую теплозащиту, если между плитами имеются зазоры или нарушена герметичность пароизоляционного контура. Недостаточная жесткость каркаса может привести к деформации стен, перекосам проемов и повреждению отделки.
Особого внимания требуют узлы сопряжения стен с фундаментом, перекрытиями и кровлей. Проблемными зонами также являются углы здания, места установки окон и дверей, проходы инженерных коммуникаций и соединения отдельных элементов каркаса. Именно здесь часто возникают продувание, промерзание и локальное увлажнение конструкций.
Правовые и технические основания
При подготовке исследования необходимо учитывать не только строительные нормы, но и требования процессуального законодательства Республики Казахстан. Общие правила назначения и использования экспертизы по гражданским делам установлены Гражданским процессуальным кодексом Республики Казахстан. В частности, статья 82 регулирует заключение эксперта как одно из средств доказывания и определяет требования к его содержанию и оценке судом.
Правовой статус эксперта, порядок организации судебно-экспертной деятельности и основные требования к экспертным исследованиям установлены Законом Республики Казахстан «О судебно-экспертной деятельности». При подготовке заключения также учитываются положения Закона Республики Казахстан «Об архитектурной, градостроительной и строительной деятельности в Республике Казахстан».
Технические критерии оцениваются по действующим строительным нормам, сводам правил, национальным стандартам, проектной и исполнительной документации. Нормативный документ должен применяться с учетом его актуальной редакции и области действия. Механическая ссылка на устаревший стандарт может снизить убедительность заключения и затруднить его использование в судебном процессе.
При исследовании конструкций могут использоваться требования технического регулирования, установленные Законом Республики Казахстан «О техническом регулировании». Конкретные нормы выбираются с учетом года строительства, назначения объекта, вида материалов и содержания поставленных перед экспертом вопросов.
Основные этапы обследования
Работа обычно начинается с изучения документов. Эксперт анализирует проект, технические условия, рабочие чертежи, акты освидетельствования скрытых работ, документы на материалы, переписку сторон и сведения о ремонтах. В споре между заказчиком и подрядчиком важное значение имеют договор, техническое задание и документы, подтверждающие приемку работ.
Если проект отсутствует или не соответствует фактически построенному дому, сначала выполняются обмеры и устанавливается реальная конструктивная схема. Это позволяет сопоставить фактические решения с требованиями безопасности и определить, какие данные можно использовать для расчетов.

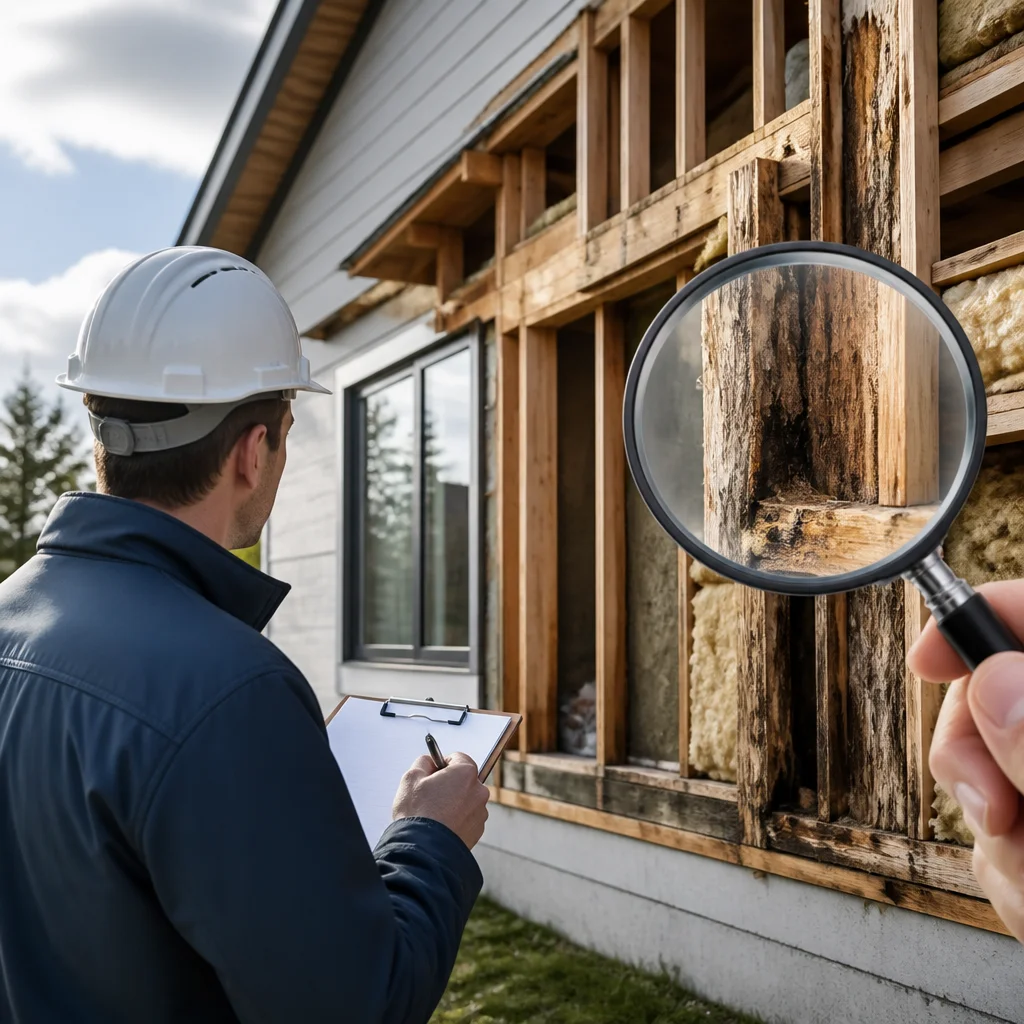

Визуальное обследование проводится последовательно, от фундамента к кровле. Специалист фиксирует трещины, перекосы, следы увлажнения, разрушение отделки, нарушения герметичности и другие признаки неисправностей. Каждый дефект желательно привязать к конкретному помещению или конструктивному элементу и зафиксировать на фотографиях.
Инструментальные методы применяются для уточнения результатов визуального осмотра. В зависимости от задачи могут использоваться:
- лазерные и геодезические измерения для определения отклонений стен, стоек и перекрытий;
- тепловизионная съемка для выявления мостиков холода, зон промерзания и участков возможного увлажнения;
- влагометрия деревянных элементов и отделочных материалов;
- эндоскопическое обследование внутренних полостей без значительного вскрытия конструкций;
- контроль качества соединений и крепежа;
- лабораторное исследование отобранных образцов материалов;
- поверочные расчеты прочности, устойчивости и деформативности конструкций.
Тепловизионные измерения дают достоверный результат при достаточной разнице температур внутри и снаружи здания и отсутствии факторов, искажающих картину. Поэтому время обследования, погодные условия и режим эксплуатации дома должны быть отражены в материалах исследования.
Распространенные дефекты
На практике нарушения можно разделить на несколько групп. Дефекты несущего каркаса включают деформацию стоек, недостаточную жесткость стен, ошибки в расположении элементов, слабые соединения и несоответствие фактических сечений проектным решениям.
Проблемы с утеплением выражаются в недостаточной толщине слоя, пустотах, смещении плит, использовании увлажненного материала или его слеживании. Такие нарушения увеличивают теплопотери и могут создавать условия для образования конденсата.
К дефектам пароизоляции и ветрозащиты относятся разрывы пленок, отсутствие проклейки стыков, неправильная ориентация слоев и негерметичные примыкания. Даже небольшие повреждения в местах прохождения коммуникаций способны привести к переносу влажного воздуха внутрь конструкции.
Фундамент и нижняя обвязка исследуются на наличие трещин, неравномерных осадок, перекосов и нарушений гидроизоляции. При контакте древесины с влагой повышается риск поражения грибком и постепенной потери прочности.
При обследовании кровли проверяются состояние покрытия, примыкания, гидроизоляция, вентиляционные зазоры и места прохода труб. Нарушения в этих участках могут стать причиной намокания утеплителя и деревянных элементов.
Как устанавливаются причины нарушений
Сам факт обнаружения дефекта еще не означает, что установлена его причина. Например, плесень на внутренней поверхности стены может быть связана не только с отсутствием пароизоляции, но и с недостаточной вентиляцией, протечкой кровли или ошибками отопления.
Поэтому эксперт сопоставляет несколько групп данных:
- фактическое состояние конструкций;
- сведения о примененных материалах и технологии работ;
- проектные решения и результаты расчетов;
- условия эксплуатации здания;
- время появления и развитие дефектов.
Для проверки скрытых нарушений иногда необходимо выполнить локальное вскрытие. Оно проводится в минимальном объеме, достаточном для осмотра слоев и соединений. Места вскрытий, их размеры и результаты должны быть подробно отражены в акте и фотоматериалах.
Примеры экспертных ситуаций
В споре о промерзании стен тепловизионное обследование может показать холодные зоны в углах и местах стыков. После контрольного вскрытия нередко обнаруживаются зазоры между плитами утеплителя, смещение материала или нарушение герметичности пароизоляции. В таком случае исследование должно ответить не только на вопрос о наличии дефекта, но и на вопрос о его влиянии на теплозащитные свойства дома.
Другой распространенный случай связан с деформацией каркаса. Причиной могут быть древесина с повышенной влажностью, неправильный подбор сечений, недостаточное количество раскосов или отступление от проектного шага стоек. Для проверки таких обстоятельств используются влагометрия, измерение геометрии, осмотр соединений и расчет несущей способности.
При появлении запаха сырости и плесени исследуются пароизоляция, состояние утеплителя, вентиляция и участки возможного поступления воды. Лабораторный анализ может подтвердить наличие биологических поражений, но вопрос о причине увлажнения решается только после комплексной оценки всей конструкции.
Значение заключения в споре
Для суда важно, чтобы заключение было последовательным, проверяемым и отвечало на поставленные вопросы. В документе обычно указываются сведения об эксперте, использованные материалы, описание объекта, методы исследования, выявленные дефекты, нормативные основания и мотивированные выводы.
Формулировки должны быть конкретными. Вместо общего утверждения о «плохом качестве строительства» следует указать, какой элемент имеет дефект, в чем он выражается, каким документом устанавливается требование и как нарушение влияет на безопасность или возможность нормальной эксплуатации.
Если требуется определить последствия дефектов, эксперт описывает необходимые восстановительные мероприятия и их объем. Финансовые аспекты могут быть представлены в обобщенном виде либо определены на основании задания и документов, предоставленных сторонами. При этом инженерное заключение не должно подменять правовую оценку суда и не может самостоятельно устанавливать виновность лица.
Суд оценивает заключение вместе с другими доказательствами. Существенное значение имеют квалификация специалиста, полнота исходных данных, соблюдение процедуры исследования, обоснованность расчетов и отсутствие внутренних противоречий.
Как подготовиться к исследованию
Собственнику или заказчику желательно заранее собрать проектную и договорную документацию, фотографии строительства, акты приемки, переписку с подрядчиком и сведения о времени обнаружения дефектов. Не следует самостоятельно закрывать поврежденные участки до их фиксации, поскольку это может затруднить установление первоначального состояния конструкций.
Вопросы эксперту должны быть связаны с техническими обстоятельствами. Например, можно выяснить, соответствуют ли фактические конструкции проекту, имеются ли дефекты, каковы их причины, влияют ли они на безопасность и какие технические мероприятия необходимы для восстановления. Вопрос о том, кто юридически виновен в возникновении нарушения, относится к компетенции суда.
Грамотно организованное обследование помогает отделить строительные дефекты от последствий эксплуатации, определить фактическое состояние дома и сформировать понятную доказательственную базу. Для студентов-юристов этот пример показывает, как технические сведения преобразуются в доказательство, пригодное для процессуальной оценки.
Строительно-техническая экспертиза каркасного дома не заменяет проектирование, строительный контроль или гарантийное обслуживание. Ее задача заключается в независимом исследовании уже существующих обстоятельств и подготовке профессионального ответа на вопросы, требующие специальных инженерных знаний.
